易特巴产品概述

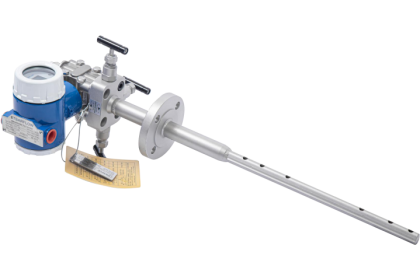

易特巴(ETBAR)是差压式的均速管流量计,其测量原 理遵循伯努利方程，是目前国际上被公认为在流量一次 源检测中精度最高、重复性最好、运行最可靠的一种新型插入式流量仪表。

其独特的设计理念在于采用双弧面形状,高强度双 腔防堵结构,弧体表面耐磨处理、减少流体对探头的磨 损，同时低压取压孔位置在背面,能够获得尽可能大的差压，正负取压孔采用多孔设计,其工作原理见左图所示：

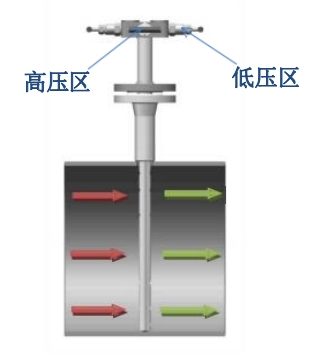

工作原理

易特巴均速管流量计具有独特的探头结构，并利用该结 构在流体前后所产生的差压进行流量测量。当流体流过探头 时,在其前部产生一个高压分布区,高压分布区的压力高于管 道的静压。根据伯努利方程原理，流体流过探头时速度加快, 在探头后部产生一个低压分布区,低压分布区的压力低于管 道的静压。通过探头引管把高压区的平均高压传至差压仪表 的正压室，把低压区的平均低压传至差压仪表的负压室。差 压仪表测得平均高压与平均低压之差,经开方运算后即反映 出流体平均流速的大小,平均流速与流量成正比,进而可以计算出管道中流体的体积或质量流量。

产品特点和优势

结构简单、一体化设计，重量轻

准确度高、长期稳定性好

可以在线安装和检修

安装、拆卸简便使用维护费用低

压握节能：效果好

直管段要求较低，相当于孔板的1/3

适用范围广，可用于大部分流体介质

流体系数恒定、测量信号稳定、波动小

行业应用

火电/垃圾焚烧发电方面的运用

易特巴可用于火电厂、垃圾焚烧发电厂中几乎所有 介质的流量测量，如一次风、二次风、净化处理前后的 各种烟气，过热蒸汽，饱和蒸汽，各种潮湿气体，含有大量颗粒的介质， 以及带有泥浆的锅炉水。

冶金行业的应用冶金行业具有大量综合性气体、液体的计量需求， 针对高炉煤气、焦炉煤气、混合煤气、氮气、氧气、压 缩空气及各种水的测量易特巴均有很好的解决方案，能 充分解决测量过程中的堵、磨损、腐蚀、流量不准等难题。

石油化工方面的应用

石化行业中，被测介质可能是带腐蚀的废气或烟 气。在长期大量的试验中，对 100%的饱和水蒸汽介质， 带腐蚀性的介质以及带污染的废气进行了严格测试并取得相关的测试报告和测试数据。

水处理和污水处理

通常的水处理方法是通过生物学方法和加入气体 的方法使水净化，这对进气摄入量的是有非常严格的 要求的，这就需要对这些注入到水中的空气进行精准测量，易特巴恰恰能够提供合适的解决方案。
